一、资料简介

WSX碳纤维粘结资料是以高机能环氧树脂和改性胺类固化剂为重要成分的双组分结构粘结剂
，重要用于碳纤维布、芳纶纤维布、玻璃纤维布等复合伙料的粘贴
，机能指标满足GB50728-2011《工程结构加固资料安全性鉴定技术规范》中A级胶的要求。



二、机能特点

1. 高强度、强粘结力、优良的韧性、优良的剥离强度和抗冲击机能。

2. 耐老化、耐侵蚀机能优异。

3. 粘度低、浸润性好、施工不流挂。



三、重要用处

碳纤维布、芳纶纤维布、玻璃纤维布等复合伙料的粘贴。

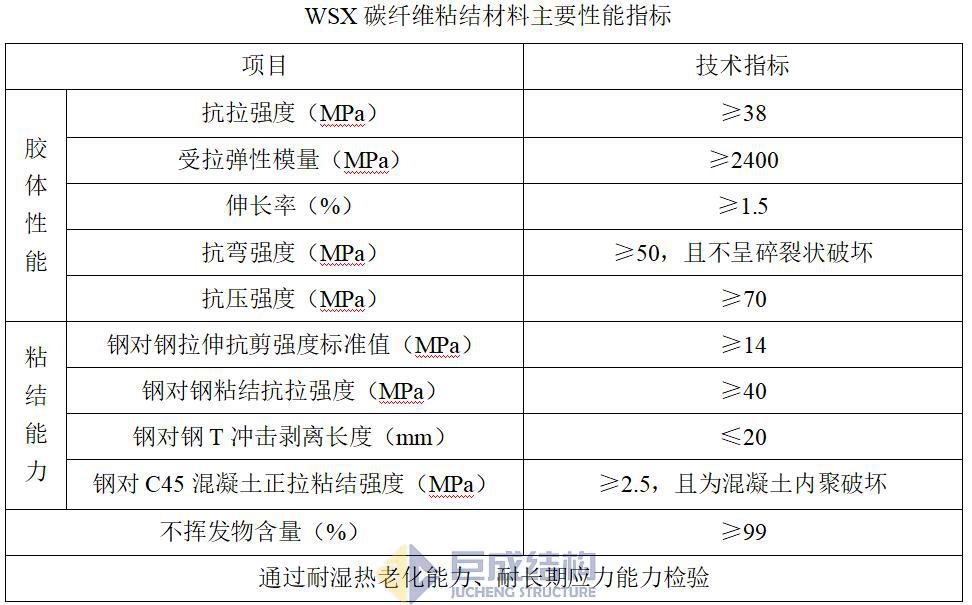

四、重要机能指标





五、使用重点

1. 粘贴面处置：混凝土表表用金刚片打磨至露出新面
，破损部位用建补资料建复
，涂胶前保障基面平坦、干燥、干净。

2. 配胶：首先将A、B两组分按沉量比4：1别离称量
，而后倒入容器中用电动搅拌器匀速搅拌3分钟左右
，直到呈色一致。一次配胶不宜过多
，随配随用。

3. 涂刷粘结料：用毛刷或滚筒将胶液均匀涂刷在混凝土粘贴面上。

4. 粘贴纤维布：把裁剪好的纤维布敷于涂胶后的混凝土表表
，充分展平。沿纤维方向用滚筒屡次均匀碾压
，直至胶液充分浸润纤维布。如多层粘贴
，可待前一层粘结料指干时
，沉复以上操作。最后一层粘贴结束后
，应在表表均匀涂刷一层粘结料。

5. 固化：5℃～35℃环境下72幼时可受力使用。若环境温度低于5℃
，可采取升温措施或耽搁养护功夫。

6. 表表防护：选取表涂砂浆防护前
，应在纤维布表表用环氧结构胶点粘粗砂进行糙化处置。



六、配迸酌量

1. 配比：A：B(沉量比)=4：1

2. 用量：约0.6～0.8kg/㎡（单层）



七、包装贮存

1. 包装：80kg/大组、20kg/幼组。

2. 本品应在5℃~40℃干燥库房内贮存
，贮存期12个月。

3. 本品安全无毒、非易燃易爆
，可使用通常交通工具运输。
