产品简介

重要在以下工程结构后锚固中利用

，锚固力大

，可实现瞬时锚固

，预应力锚固安全靠得住。

1、大坝加高、加固工程

2、闸墩钢闸门牛腿加固

3、大坝整体性提高

4、风机基础锚固工程

5、铁轨锚固



一、产品系列

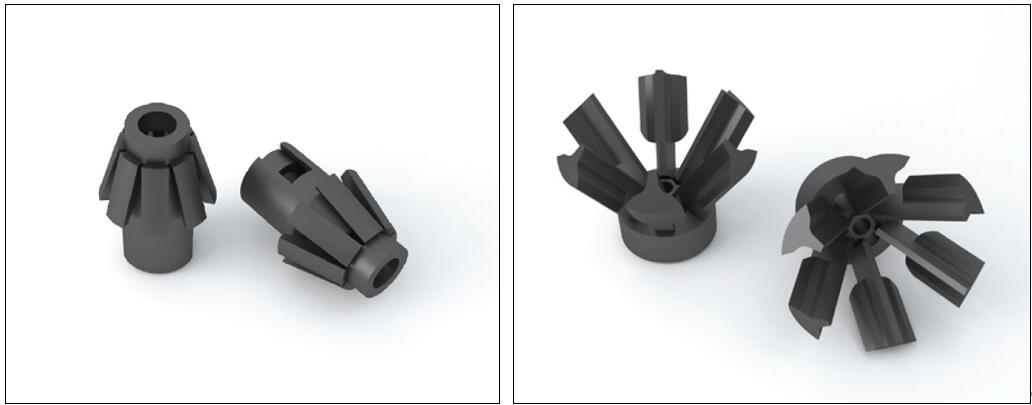

1、扩孔钻头

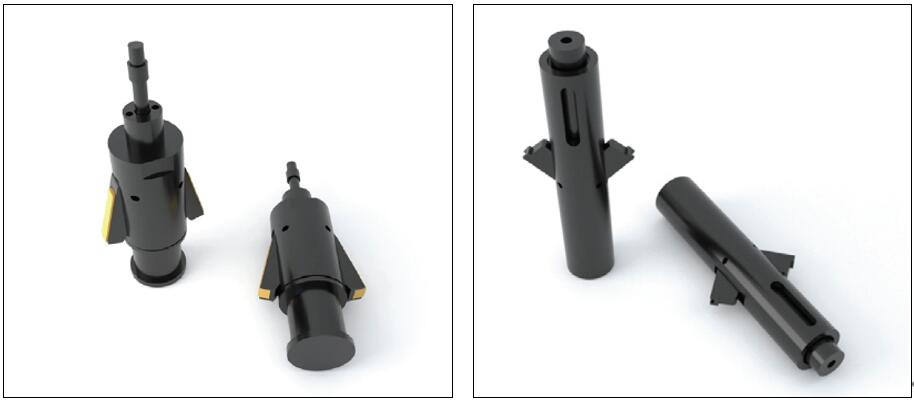

2、自锁锚头



二、产品特点

1、底部扩张

，锚固安全靠得住

2、锚固段短

3、瞬时锚固

4、锚固力大



三、典型利用

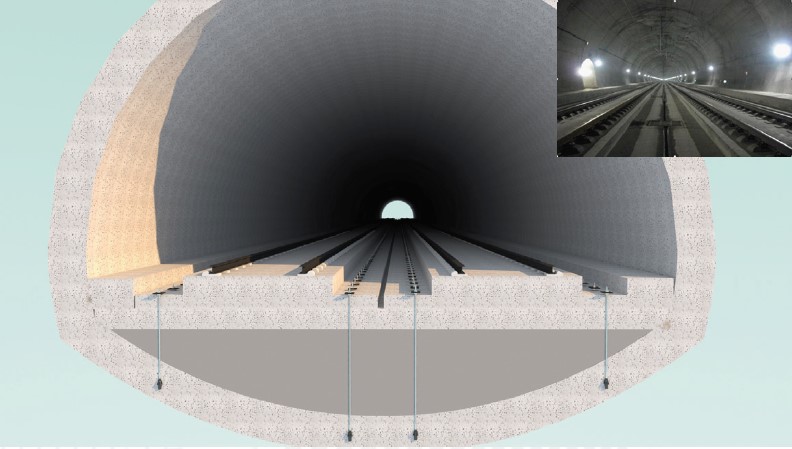

1、高铁无砟轨路板预应力瞬时自锁

   地下水造成无砟轨路板上浮

，选取瞬时预应力自锁锚固技术36幼时实现约200m施工段。

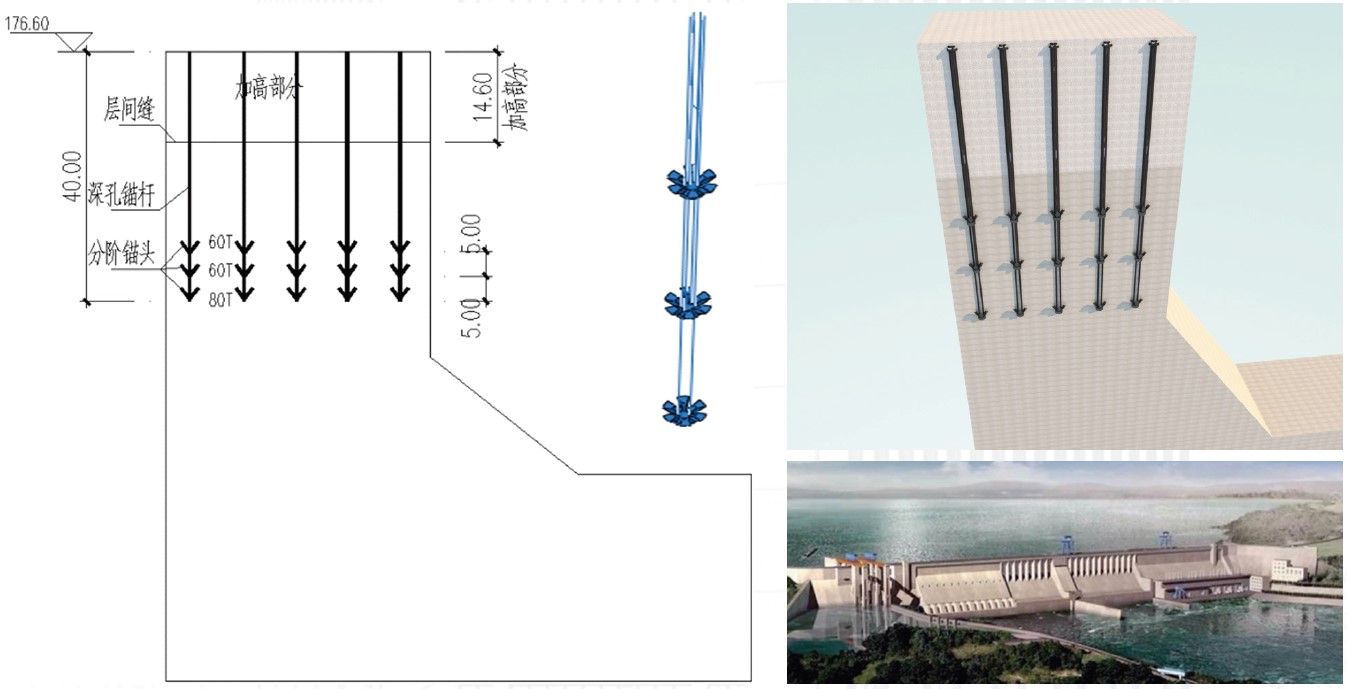

2、丹江口大坝加高加固多层预应力自锁

      大坝闸墩三沉自锁锚固

，施加200t预应力

，每个闸墩5根锚杆

，共计20个闸墩。

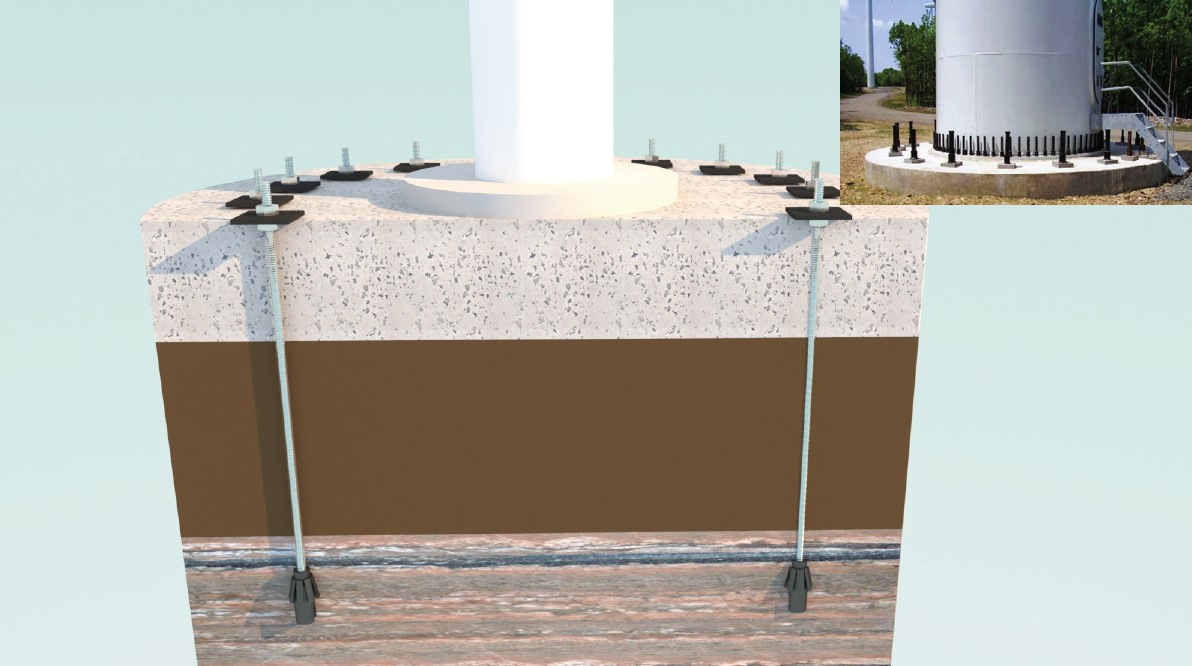

3、风机基础锚固



四、施工工艺

钻直孔→扩孔→清孔→锚杆装置→锚头段注浆→养护→预应力施加→注浆→养护



1 钻直孔：钻孔定位

，选取地质钻机或潜孔钻机钻直孔至设计深度。

2 扩孔：选取地质钻机衔接抗浮锚杆配套扩孔钻头

，在直孔底部凭据设计要求进行扩孔。

3 清孔：用高压注浆机通过注浆管注水至孔底

，直至孔顶冒净水

，清孔结束。

4 锚杆组装：将预应力锚杆锚头锚头与杆体衔接

，将组装好的锚杆直接插至孔底

，使底部锚头沿扩孔壁张开。

5 锚头段注浆：推算锚头段注浆料使用量

，用高压注浆机通过注浆管注浆至孔底

，节造注浆料对锚头段注浆。

6 养护。

7 预应力施加：在顶部使用千斤顶对锚杆施加预应力。

8 注浆：用高压注浆机通过注浆管注浆至孔底

，直至孔顶冒浆液

，二次注浆结束。

9 养护。



五、检验

1、施工前检验： 锚杆极限抗拔试验（粉碎性试验）

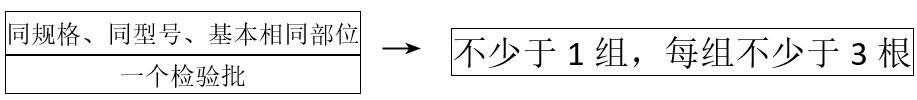

（1）地层前提、杆体资料、锚杆参数和施工工艺必须与工程锚杆一样

，且试验数量不少于3根。

（2）锚杆极限抗拔试验可选取陆续加载或分级加载造度进行

，如图5-1所示：

           a）陆续加载：应以均匀速度加载至锚固粉碎

，总加载功夫为2-3min；

           b）分级加载：以预计极限荷载的10%为一级

，逐级加载

，每级持荷1~2min

，至锚固粉碎。

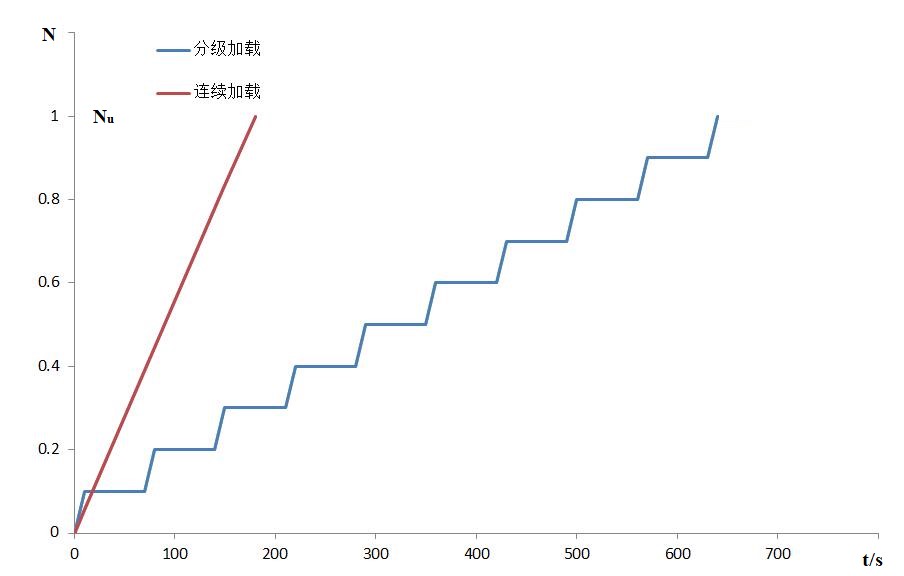

图5-1锚杆极限抗拔试验加载方式（横轴为功夫t

，纵轴为抗拔力N）



2、施工过程中检验 ：锚杆装置时丈量其装置行程

，以检验锚杆是否装置到位。



3、施工后检验： 非粉碎性锚杆拉拔试验



(1)



（2）锚杆的验收应分级加载

，初始荷载宜取锚杆轴向拉力设计值的0.10倍

，分级加荷值宜取锚杆轴向拉力特点值Ntk的0.50、0.75、1.00、1.2、1.35、1.50倍。

（3）每级荷载应不变2min

，并纪录位移增量

，如在持荷功夫内锚头位移增量不超过10min

，可判为合格。当出现不合格锚杆时

，应增长锚杆的抽检量

，增长的抽检量应为不合格锚杆的3倍。
